用户自定义指令插件

开源地址

https://github.com/PhoenixZHC/Agilebot-CustomInstructions

版本 V1.4 | 更新日期：2026 年 3 月 25 日

概述

CM（Custom Module） 是一个用户自定义指令插件，为捷勃特机器人提供了一系列实用的自定义指令。

版本说明

本插件提供两个版本，分别对应不同的 SDK 版本：

SDK v1.7.1.3 版本

目录： CoordinateModifier（SDKV1.7.1.3）/
主文件： CM_oldsdk.py
兼容 SDK： Python SDK v1.7.1.3
兼容机器人软件版本：
- Copper v7.6.X.X
- Bronze v7.6.X.X

SDK v2.0.0.0 版本

目录： CoordinateModifier（SDKV2.0.0.0）/
主文件： CM.py
兼容 SDK： Python SDK v2.0.0.0
兼容机器人软件版本：
- Copper v7.7.X.X
- Bronze v7.7.X.X

版本选择建议

使用 SDK v1.7.1.3 版本： 如果您的机器人软件版本为 v7.6.X.X
使用 SDK v2.0.0.0 版本： 如果您的机器人软件版本为 v7.7.X.X 或更高

注意： 请根据您的机器人软件版本选择对应的插件版本，确保 SDK 版本与机器人软件版本兼容。

打包说明

插件开发完毕后，需要使用捷勃特插件打包工具进行打包。详细的打包与安装说明请参考：

📦 打包与安装文档

功能列表

插件提供以下 13 个自定义指令：

SetTF - 设置工具坐标系参数（直接数值）
SetUF - 设置用户坐标系参数（直接数值）
SetTF_R - 从 R 寄存器读取值设置工具坐标系参数
SetUF_R - 从 R 寄存器读取值设置用户坐标系参数
SetTF_PR - 从 PR 寄存器读取完整位姿设置工具坐标系
SetUF_PR - 从 PR 寄存器读取完整位姿设置用户坐标系
Incr - R 寄存器自增
Decr - R 寄存器自减
Strp - 拆解字符串数据到 PR 寄存器
TFShift - 工具坐标系补正（基于视觉反馈）
DecToHex - 从十进制转换为十六进制
TurnCountToR - 将 PR 位姿回转数写入 R 寄存器（单轴）
RToTurnCount - 将 R 寄存器回写到 PR 位姿回转数（单轴）

指令详细说明

1. SetTF - 设置工具坐标系参数（直接数值）

直接通过数值设置工具坐标系的指定参数。

参数：

ID (int): 工具坐标系 ID 号（1-30）
Pos (int): 位置参数编号（1-6）
- 1: X 坐标（单位：mm）
- 2: Y 坐标（单位：mm）
- 3: Z 坐标（单位：mm）
- 4: A 角度（单位：度）
- 5: B 角度（单位：度）
- 6: C 角度（单位：度）
Value (float): 参数值

示例：

CALL_SERVICE CM, Set TF, ID=1, Pos=1, Value=111.11

2. SetUF - 设置用户坐标系参数（直接数值）

直接通过数值设置用户坐标系的指定参数。

参数：

ID (int): 用户坐标系 ID 号（1-30）
Pos (int): 位置参数编号（1-6）
Value (float): 参数值

示例：

CALL_SERVICE CM, SetUF, ID=1, Pos=1, Value=222.354

3. SetTF_R - 从 R 寄存器读取值设置工具坐标系参数

从指定的 R 寄存器读取数值，并设置到工具坐标系的指定参数。

参数：

ID (int): 工具坐标系 ID 号（1-30）
Pos (int): 位置参数编号（1-6）
R_ID (int): R 寄存器编号

示例：

CALL_SERVICE CM, Set TF_R, ID=3, Pos=1, R_ID=1

4. SetUF_R - 从 R 寄存器读取值设置用户坐标系参数

从指定的 R 寄存器读取数值，并设置到用户坐标系的指定参数。

参数：

ID (int): 用户坐标系 ID 号（1-30）
Pos (int): 位置参数编号（1-6）
R_ID (int): R 寄存器编号

示例：

CALL_SERVICE CM, SetUF_R, ID=3, Pos=1, R_ID=1

5. SetTF_PR - 从 PR 寄存器读取完整位姿设置工具坐标系

从指定的 PR 寄存器读取完整的位姿信息（X、Y、Z、A、B、C），并一次性设置到工具坐标系。

参数：

ID (int): 工具坐标系 ID 号（1-30）
PR_ID (int): PR 寄存器编号

示例：

CALL_SERVICE CM, Set TF_PR, ID=2, PR_ID=1

6. SetUF_PR - 从 PR 寄存器读取完整位姿设置用户坐标系

从指定的 PR 寄存器读取完整的位姿信息，并一次性设置到用户坐标系。

参数：

ID (int): 用户坐标系 ID 号（1-30）
PR_ID (int): PR 寄存器编号

示例：

CALL_SERVICE CM, SetUF_PR, ID=2, PR_ID=2

7. Incr - R 寄存器自增

将指定 R 寄存器的值增加指定的步长。

参数：

R_ID (int): R 寄存器编号
Step (float): 自增步长，默认为 1.0

示例：

CALL_SERVICE CM, Incr, R_ID=2, Step=1

8. Decr - R 寄存器自减

将指定 R 寄存器的值减少指定的步长。

参数：

R_ID (int): R 寄存器编号
Step (float): 自减步长，默认为 1.0

示例：

CALL_SERVICE CM, Decr, R_ID=1, Step=1

9. Strp - 拆解字符串数据到 PR 寄存器

从 SR 寄存器读取字符串数据，拆解后写入 PR 寄存器。

参数：

SR_ID (int): 字符串寄存器编号
R_ID_Status (int): R 寄存器编号，用于输出物料检测状态（1 = 有物料，0 = 无物料）
PR_ID (int): PR 寄存器起始编号
R_ID_Error (int): R 寄存器编号，用于输出错误状态码（0 = 正确，1 = 错误）

数据格式：

SR 寄存器格式：状态位，数据 1, 数据 2, 数据 3,...
状态位：0 = 无物料，1 = 有物料
数据映射关系：数据 1→PR 的 X 坐标，数据 2→PR 的 Y 坐标，数据 3→PR 的 C 角度
支持分隔符：逗号、分号、竖线、制表符、空格等（自动检测）
每个 PR 寄存器存储 6 个分量（X,Y,Z,A,B,C），其中 Z、A、B 保留原值不变

状态码说明：

R_ID_Status ：物料检测状态（1 = 有物料，0 = 无物料）
R_ID_Error ：错误状态码（0 = 正确，1 = 错误）
- 状态位 = 0（无物料）→ R_ID_Status=0, R_ID_Error=1（错误）
- 状态位 = 1 且数据格式正确 → R_ID_Status=1, R_ID_Error=0（正确）
- 状态位 = 1 但数据格式错误 → R_ID_Status=1, R_ID_Error=1（格式错误）

示例：

SR[1] = "1,100.5,200.3,45.0"
// 说明：状态位=1（有物料），数据1=100.5（X坐标），数据2=200.3（Y坐标），数据3=45.0（C角度）
// 执行后：PR[1].x=100.5, PR[1].y=200.3, PR[1].c=45.0（Z、A、B保留原值）
CALL_SERVICE CM, Strp, SR_ID=1, R_ID_Status=1, PR_ID=1, R_ID_Error=2

10. TFShift - 工具坐标系补正（基于视觉反馈 Eye-to-Hand）

通过读取不同的视觉目标点偏差与基准视觉位置的偏差，来计算工具坐标系的相对偏差，从而将偏差输出在工具坐标系中。

参数：

InputTF_ID (int): 基准标定坐标系编号（1-30），默认 1
ResultTF_ID (int): 最终算法计算后写入的坐标系编号（1-30），默认 3
CamPose_ID (int): 拍照点 PR 寄存器编号，默认 60
RefVis_ID (int): 基准视觉模板数据 PR 寄存器编号，默认 61（需要手动写入）
ActVis_ID (int): 视觉输出的实际坐标数据 PR 寄存器编号，默认 62（需要手动写入）

示例：

// 假设：
// - TF[1] 为基准标定坐标系
// - PR[60] 存储拍照点位姿
// - PR[61] 存储基准视觉模板数据（需要手动写入）
// - PR[62] 存储实际视觉坐标数据（需要手动写入）
// - TF[3] 为计算结果输出坐标系

CALL_SERVICE CM, TFShift, InputTF_ID=1, ResultTF_ID=3, CamPose_ID=60, RefVis_ID=61, ActVis_ID=62

工作原理：

读取基准工具坐标系（InputTF_ID）的位姿数据
读取拍照点位姿（CamPose_ID）PR 寄存器数据
读取基准视觉模板数据（RefVis_ID）PR 寄存器数据
读取实际视觉坐标数据（ActVis_ID）PR 寄存器数据
通过坐标变换矩阵计算工具坐标系的相对偏差
将计算结果写入结果工具坐标系（ResultTF_ID）

注意事项：

所有 PR 寄存器必须在使用前手动创建并写入正确的位姿数据
基准视觉模板数据（RefVis_ID）和实际视觉坐标数据（ActVis_ID）需要根据视觉系统输出手动写入对应的 PR 寄存器
计算结果会自动进行误差验证，并在日志中输出误差分析信息
工具坐标系 ID 必须在 1-30 之间

11. DecToHex - 从十进制转换为十六进制

将 R 寄存器中的十进制数值转换为十六进制字符串，并写入 SR 寄存器。

参数：

R_ID (int): R 寄存器编号，包含需要转换的十进制数（支持整数和浮点数）
SR_ID (int): SR 寄存器编号，用于保存转换后的十六进制字符串

转换规则：

浮点数处理：截断（直接丢弃小数部分，不四舍五入）
数值范围：32 位整数（-2147483648 到 2147483647）
负数处理：使用 32 位补码形式表示
输出格式：固定 8 位十六进制字符串（大写，不足 8 位前面补零）

示例：

// 示例1：正数转换
R[1] = 255
CALL_SERVICE CM, DecToHex, R_ID=1, SR_ID=1
// 结果：SR[1] = "000000FF"

// 示例2：浮点数截断
R[1] = 255.99
CALL_SERVICE CM, DecToHex, R_ID=1, SR_ID=1
// 结果：SR[1] = "000000FF"（截断为255）

// 示例3：负数转换（32位补码）
R[1] = -1
CALL_SERVICE CM, DecToHex, R_ID=1, SR_ID=1
// 结果：SR[1] = "FFFFFFFF"

// 示例4：负数转换
R[1] = -255
CALL_SERVICE CM, DecToHex, R_ID=1, SR_ID=1
// 结果：SR[1] = "FFFFFF01"

// 示例5：零值
R[1] = 0
CALL_SERVICE CM, DecToHex, R_ID=1, SR_ID=1
// 结果：SR[1] = "00000000"

注意事项：

R 寄存器中的浮点数会被截断为整数（不四舍五入）
数值必须在 32 位整数范围内（-2147483648 到 2147483647）
负数使用 32 位补码形式表示
输出始终为 8 位大写十六进制字符串，不足 8 位前面补零

12. TurnCountToR - 将 PR 位姿回转数写入 R 寄存器（单轴）

读取指定 PR_ID 寄存器中的 turnCircle （回转数），并只写入一个指定轴（ Joint_ID ）到 R[R_ID] 。

参数：

PR_ID (int): PR 寄存器编号，读取其姿态中的 turnCircle
R_ID (int): R 寄存器编号（单个 R）
Joint_ID (int): 需要写入的关节轴（1=J1, 2=J2, ..., 6=J6）

数据规则：

仅允许写入值 -1 / 0 / 1
只替换指定轴的回转标记，不涉及其它轴

示例：

CALL_SERVICE CM, TurnCountToR, PR_ID=10, R_ID=100, Joint_ID=3

13. RToTurnCount - 将 R 寄存器回写到 PR 位姿回转数（单轴）

从 R[R_ID] 读取值，校验后只写回 PR_ID 的指定轴（ Joint_ID ）回转标记。

参数：

PR_ID (int): PR 寄存器编号，写入其姿态中的 turnCircle
R_ID (int): R 寄存器编号（单个 R）
Joint_ID (int): 需要回写的关节轴（1=J1, 2=J2, ..., 6=J6）

数据规则：

R 寄存器值必须为整数，且仅允许 -1 / 0 / 1
只替换指定轴，其它轴保持不变

示例：

CALL_SERVICE CM, RToTurnCount, PR_ID=10, R_ID=100, Joint_ID=3

关键项

核心特性

** 长连接机制：** 自动管理机器人连接，首次调用时自动连接，已连接时复用现有连接
** 自动寄存器创建：**Strp 指令支持自动创建 R 寄存器（如果不存在），PR 寄存器需要手动创建
** 数据验证：** 所有指令都包含完整的参数验证和错误处理
** 精度控制：** 坐标系参数值自动保留三位小数
** 分隔符自动检测：**Strp 指令支持自动检测多种分隔符（逗号、分号、竖线、制表符、空格等）
** 回转数同步：** 支持 PR turnCircle 与 R 寄存器双向同步（ TurnCountToR / RToTurnCount ，单轴替换）

使用方法

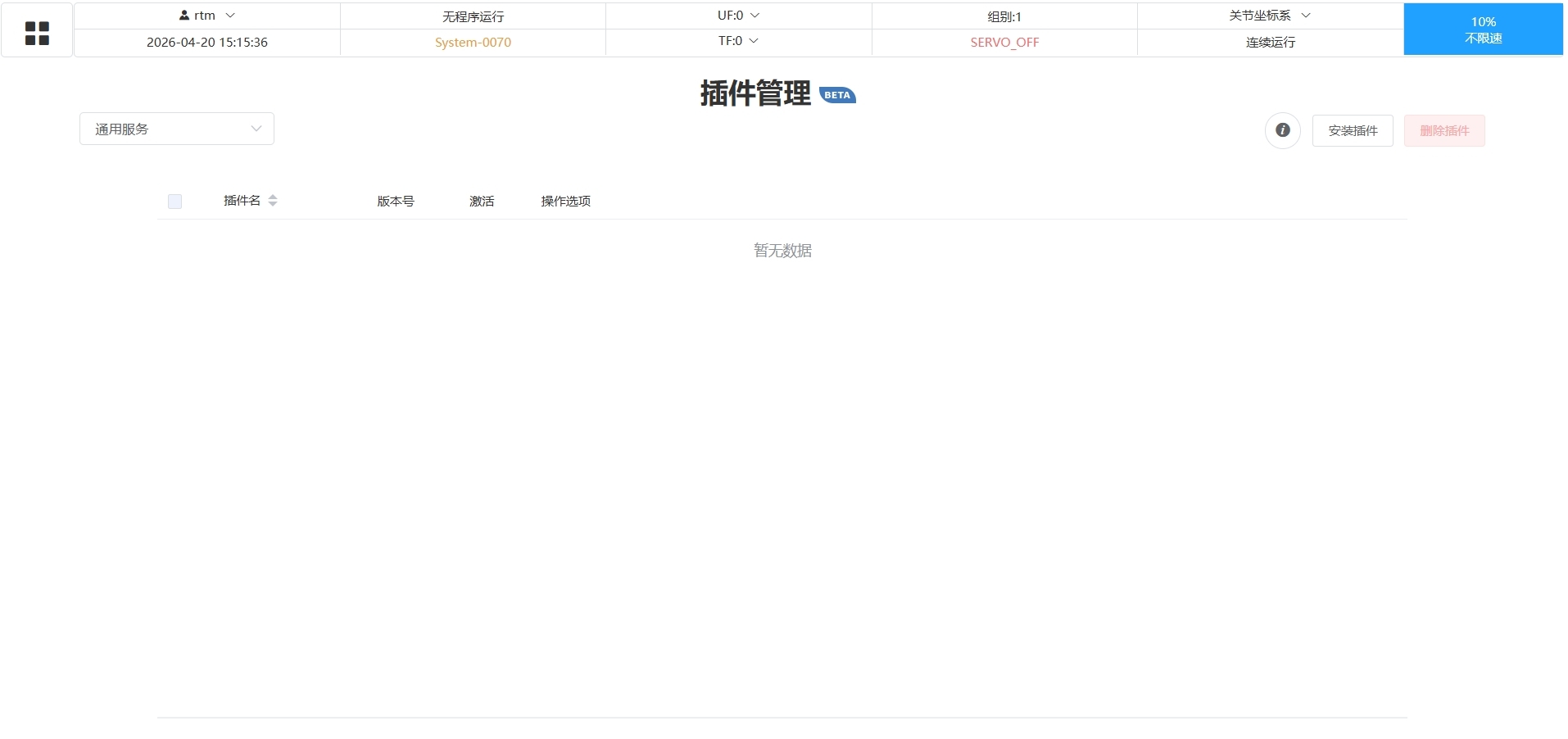

打开应用 - 插件管理，点击右上角的安装插件按钮。

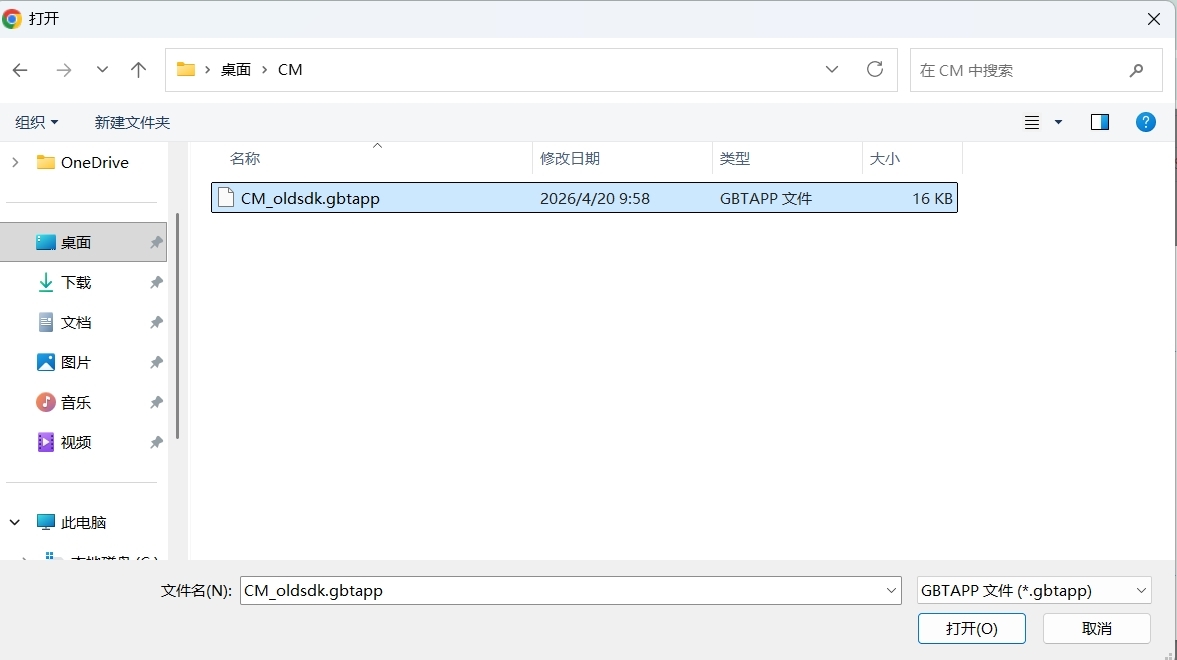

安装 CM_oldsdk.gbtapp

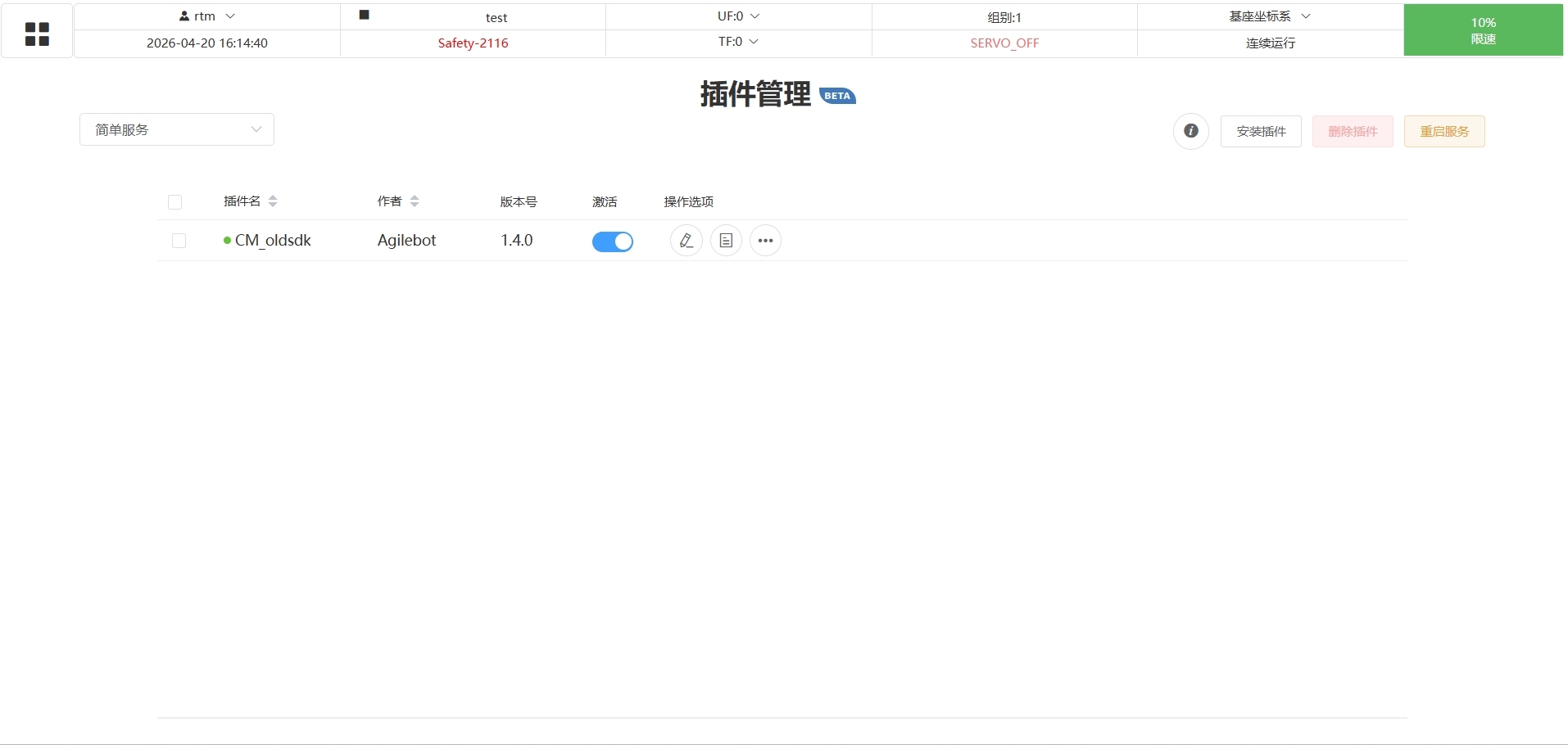

在简单服务类别中启用 CM_oldsdk.gbtapp

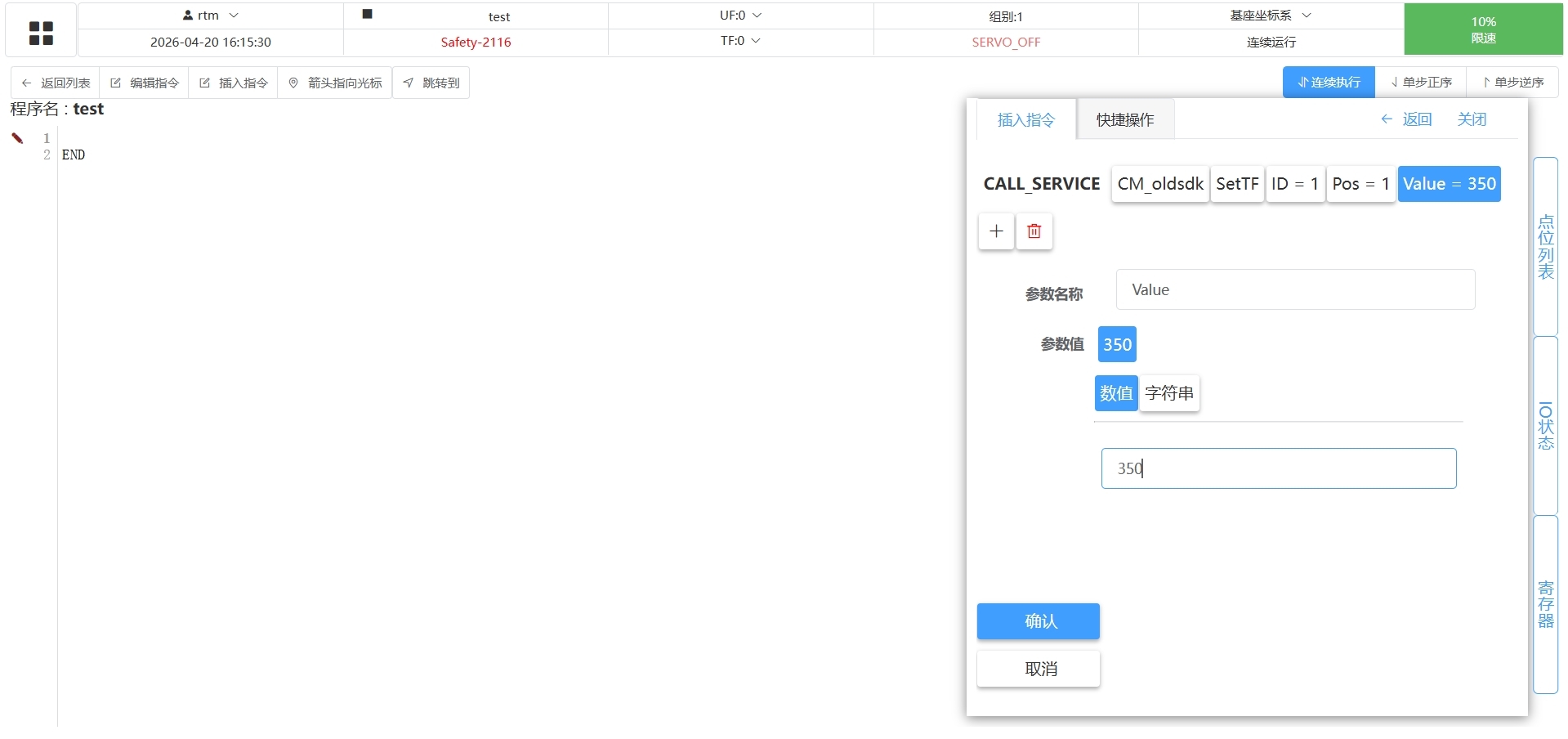

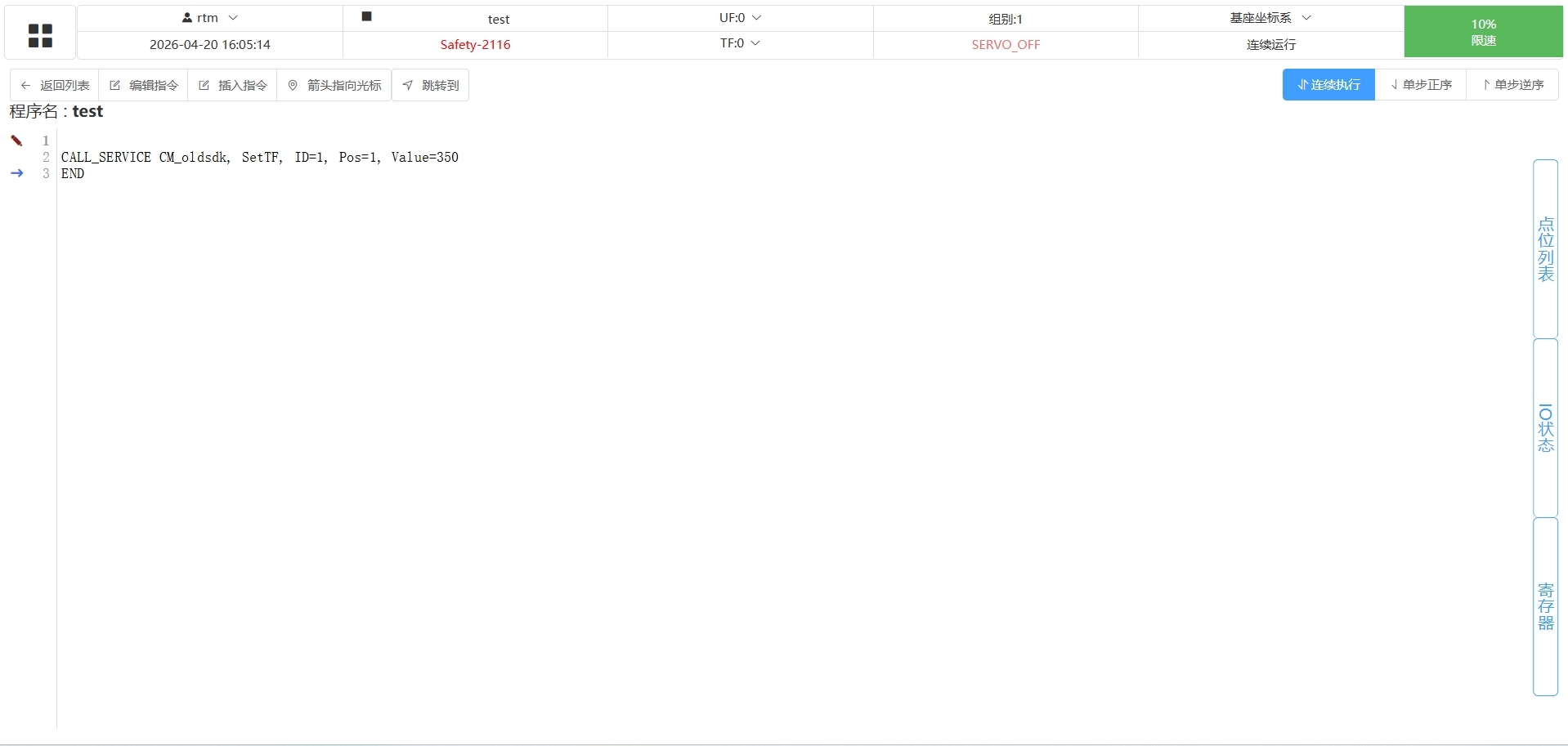

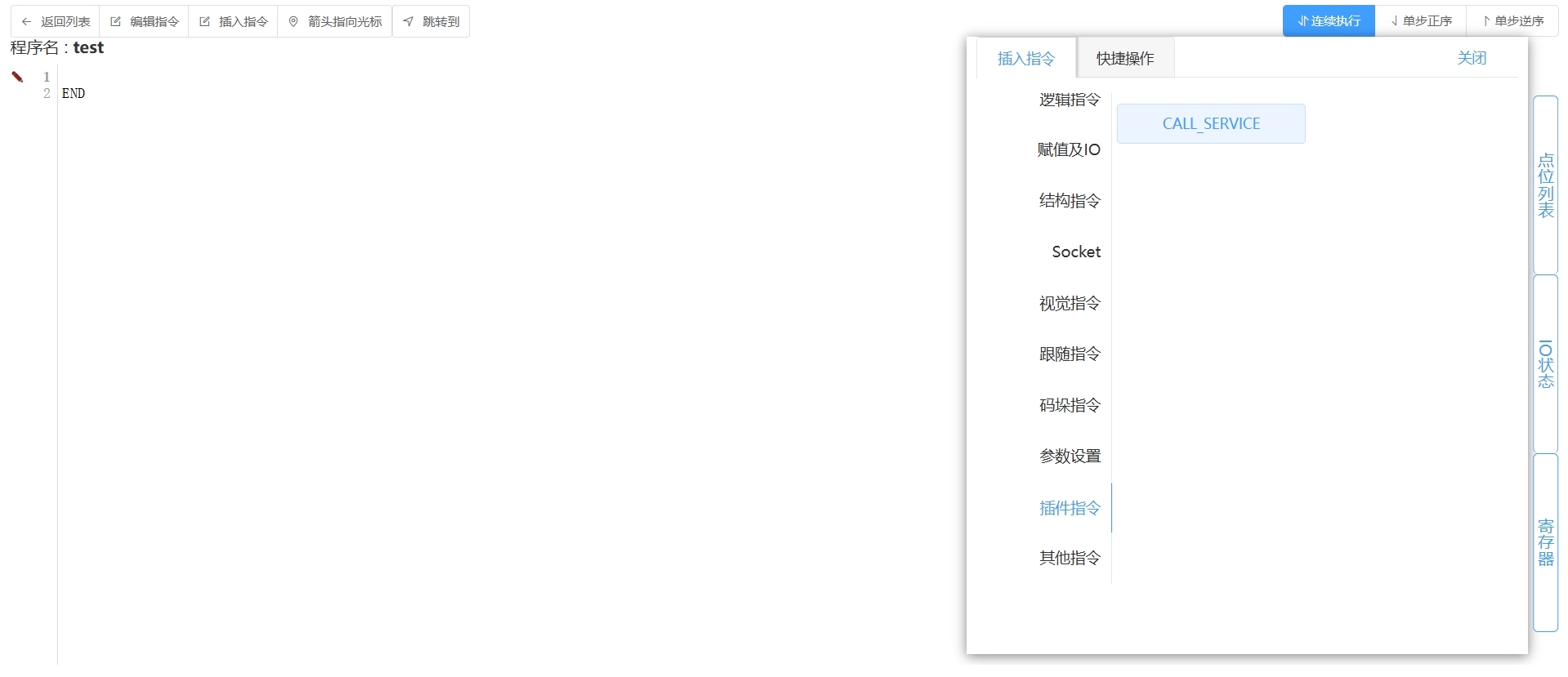

在建好的程序 test 里面插入插件指令，这里以更改 TF1 的 X 值举例，运行程序，可以看到 TF 的 X 值已被更改，其他的指令参照 readme。

注意事项

重要提示

** 坐标系 ID 范围：**ID 必须在 1-30 之间，0 是基础坐标系不可修改
** 参数编号：** 位置参数编号必须在 1-6 之间（1=X, 2=Y, 3=Z, 4=A, 5=B, 6=C）
** 寄存器存在性：** 使用 R 寄存器或 PR 寄存器前，建议确保寄存器已创建（Strp 指令支持自动创建 R 寄存器）
** 连接状态：** 确保机器人已正确连接且可访问，插件会自动管理连接
** 数据类型：** 所有数值参数会自动进行类型转换和验证
Strp 指令特殊说明：
- PR 寄存器需要手动创建，使用前请确保 PR 寄存器已存在
- R_ID_Status 和 R_ID_Error 寄存器如果不存在会自动创建
- 状态位为 0 时，不会进行数据拆解，直接返回错误（R_ID_Status=0, R_ID_Error=1）
- 写入 PR 寄存器后会立即验证数据是否正确写入
- 建议在使用前检查 R_ID_Status 和 R_ID_Error 的值来判断执行结果
** 错误处理：** 所有指令返回字典格式，包含 success、message/error 字段，建议始终检查 success 字段
回转数约束： TurnCountToR 与 RToTurnCount 仅支持 -1/0/1 ，用于轴回转标记同步

版本历史

V1.4 (2026 年 3 月 25 日)

新增 TurnCountToR 指令：将 PR 寄存器中的回转数（turnCircle）写入 R 寄存器
新增 RToTurnCount 指令：将 R 寄存器中的回转数回写到 PR 寄存器
增强回转数数据校验：仅允许 -1/0/1
将 TurnCountToR / RToTurnCount 调整为 “单轴替换” 模式：每次只更新一个轴，新增 Joint_ID 指定 J1~J6
回转数同步仍仅支持 -1/0/1

V1.3 (2026 年 1 月 12 日)

新增 DecToHex 指令：从十进制转换为十六进制
支持将 R 寄存器中的十进制数值转换为 32 位十六进制字符串
支持浮点数截断、负数补码转换
输出固定 8 位大写十六进制格式

V1.2 (2026 年 1 月 9 日)

新增 TFShift 指令：工具坐标系补正（基于视觉反馈）
支持通过视觉反馈自动计算和更新工具坐标系
提供高精度坐标变换计算，支持误差验证

V1.1 (2026 年 1 月 9 日)

新增 SDK v2.0.0.0 版本支持
更新坐标系接口：使用 coordinate_system.TF/UF 子类
更新坐标系数据结构：使用 coordinate.data.x/y/z/a/b/c
更新连接状态检查： is_connect() → is_connected()
更新错误处理：使用 ret.errmsg 获取错误信息
更新 Extension 使用方式：支持独立实例化获取 IP 地址
